　　2月4日晚，北京2022年冬奥会开幕式在国家体育场鸟巢举行。无数精彩瞬间在网络上刷屏，多国媒体和媒体人士都认为开幕式充满美好和难忘的时刻，目见之惊艳背后是创新技术的支撑。

　　冬奥开幕式上雪花型主火炬台是如何研发制造的？

　　全球最大的8K超高清地面显示有多神奇？

　　那么多演员踩在屏幕上，如何防黑屏损坏，有什么特殊处理？

　　冬奥志愿者的电子胸牌10秒制卡，比传统证件有什么长处？

　　北京交通广播《联e会》节目，邀请相关领域专家，揭秘冬奥会开幕式屏幕的“黑科技”！

　　雪花主火炬台

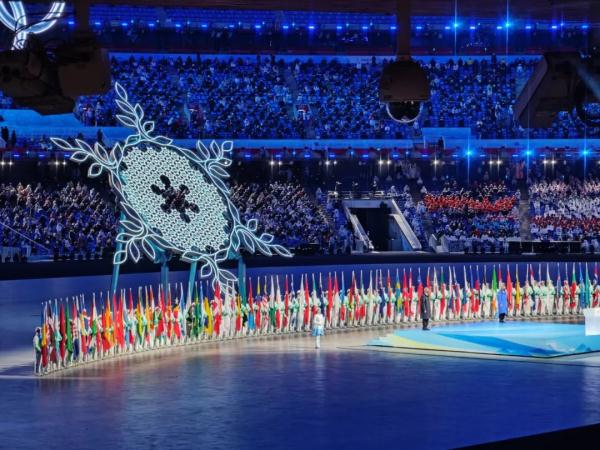

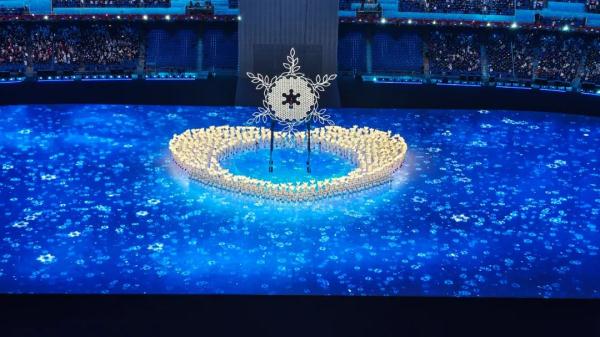

　　当巨大的“雪花”形主火炬台闪耀着光芒缓缓升空，伴随圣火点亮，开幕式的气氛被推向高潮，全球观众都为其唯美浪漫而惊艳。本届开幕式上前所未有的雪花形态主火炬台，无论是整体硬件支撑还是软件系统都由京东方自主研发设计。

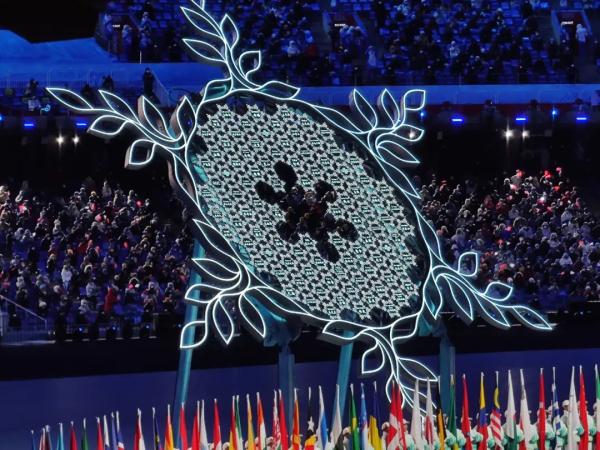

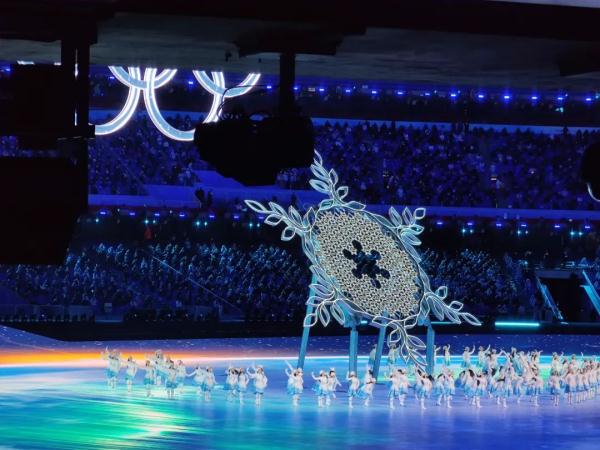

　　京东方高级副总裁、智慧系统创新事业联席首席执行官荆林峰在节目中介绍，主火炬台直径达 14.89 米，由 96 块小雪花形态和 6 块橄榄枝形态的 LED 双面屏创意组成，采用双面镂空设计，嵌有 55万余颗 LED 灯珠，每一颗灯珠都由驱动芯片的单一信道独立控制。

　　如何实现火炬台晶莹闪耀的效果

　　为了实现导演组“雪花如钻石般璀璨闪耀效果”的艺术理念，京东方采用了双面镂空的设计，让每块小雪花屏的重量仅为 1.8kg，实现了“ 看起来轻盈”、“用起来结实”的效果。同时，在不能影响出光亮度≥1000nit 的前提下，要求小雪花出光面要尽量窄、显示要有锐度。

　　如何控制火炬点燃时由中心向外扩散的光波？

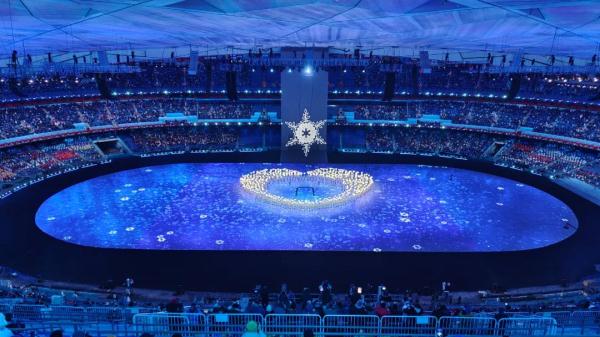

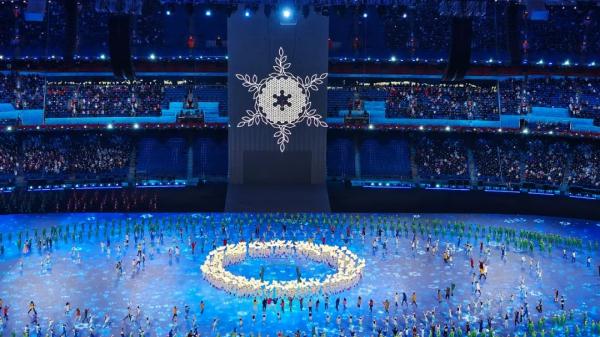

　　火炬放入雪花中心的时候，巨型的雪花屏由中心向四周不断辐射，发出像波浪一样层层递进的璀璨光芒。

　　京东方冬奥项目组技术副总指挥冷长林在节目中介绍，这种快速变换、完美同步的显示画面背后，采用的是京东方 AIoT 技术体系，以及自主研发的同/异步兼容信发系统。异步集控能在极短时间内将大规模视频内容快速下发，同步集控确保 102 块双面屏幕实现毫秒级响应。

　　全球最大的8K超高清地面

　　圆满结束的北京冬奥会开幕式上，巨大的LED舞台惊艳了世界，不仅面积创世界之最，防雪、防冻、稳定、抗压等特性也是世界领先。

　　开幕式“地面显示系统”不仅要实现8K超高清视频播放视觉体验，同时还要满足舞台耐磨、结构承重、防水防寒以及电气安全等特性，这对地屏的性能提出了很高要求。

　　超高分辨率的超高清画面如何呈现

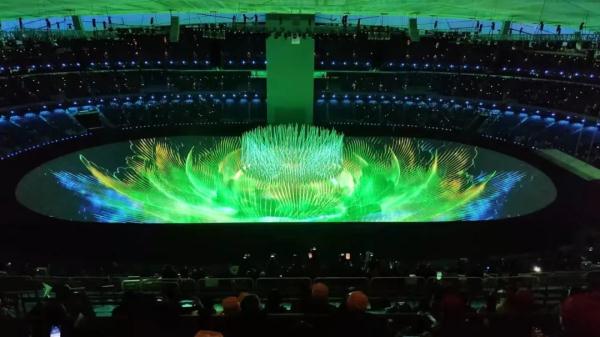

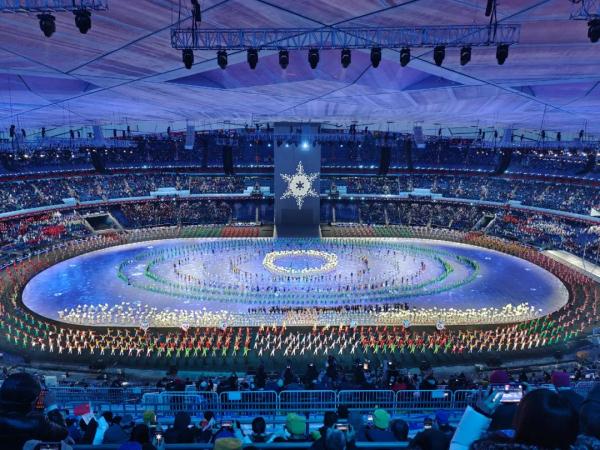

　　此次开幕式的舞台地面是目前最大的 8K 超高清地面显示系统，整体面积达 10393 平方米，采用了多个 8K+级分辨率的画面融合技术，相当于若干个8K 超高清大屏拼在一起，它的视觉效果可以达到 16K 甚至更高。

　　不仅如此，还采用了超大规模的光学校正算法，可以对每个显示画面进行像素点级的光学 校 正 ， 实 现 100000:1 超 高 对 比 度 、 3840Hz 超 高 刷 新 率 ， 以 及29900x15096 超高分辨率的超高清的绚丽画面。

　　如何保障演员和地屏的互动效果？

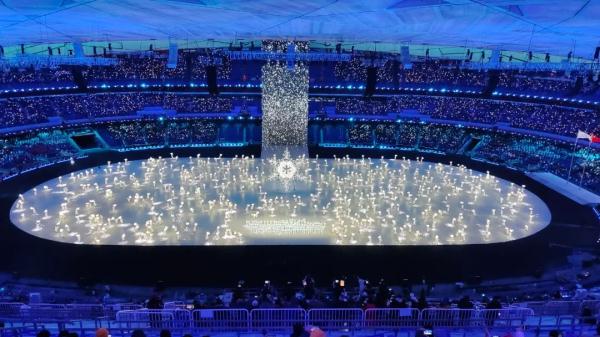

　　流光溢彩的舞台还实现了与演员表演的实时互动。实时捕捉演员行进轨迹，实现画面与演员的无缝互动，这也离不开强大的技术支持。

　　据荆林峰介绍，演员和屏幕同步表演需要“超级地屏”更快、更流畅，基于京东方 AIoT技术体系和行业领先的软硬融合技术，在“超级地屏”中嵌入了超大规模显示模组控制与同步系统。通过超高速单模光纤加密信号传输及快速编解码算法，整个信号传输延迟小于 32ms，达到了目视及拍摄无延迟的效果。

　　通过时钟同步机制，避免了跳帧、卡顿、闪烁、抖动等系统延时问题。通过这些技术的应用极大程度保障了演员与地屏的互动效果。

　　如何防止黑屏损坏？

　　冷长林介绍，由于屏幕数量众多，为防止黑屏、故障等意外情况，在设计上采用多环节主备冗余系统方案，确保全时段整体显示系统的稳定可靠。整体地面显示系统在控制系统、播放系统、电力系统、电源系统都做到“四备份”，任意主备系统可快速组合并实现无缝切换。

　　小小胸牌“藏万象”

　　冬奥志愿者“智慧胸牌” 10秒制卡

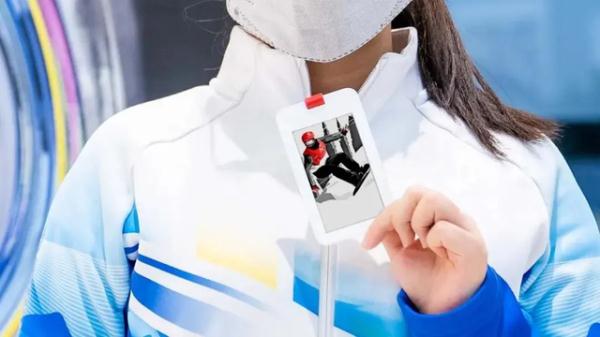

　　在北京的运动员村，志愿者胸前佩戴的京东方数字胸牌也是来自京东方，这款数字胸牌采用的是护眼电子墨水屏，可以清晰呈现黑、白、红三色显示。

　　图自|北京亦庄官方发布

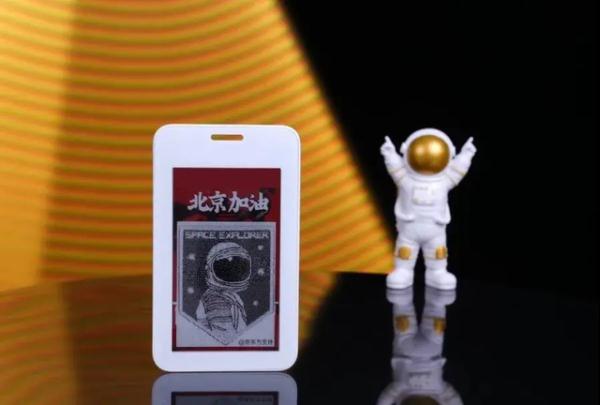

　　量身定制的智能软件及一组人工智能算法支持图文内容“海量快速刷新”，可随时、高效更新显示信息，从制卡、刷卡到拿卡仅需 10 秒即可完成，同时采用“无源”设计，使用手机 NFC 功能即可通信取电，真正实现绿色低碳理念。

　　图自|北京亦庄官方发布

　　期待在未来更多的重要时刻

　　都有这些“黑科技”的参与

　　带来更多美好的全新的体验

　　内容综合：《联e会》、网络综合
